prostowniki
Na podstawie wyjaśnień do pytań egzaminacyjnych UKE
Prostownik jednopołówkowy składa się z jednej diody i przepuszcza tylko jedną połówkę sinusoidy. Napięcie DC na wyjściu = Vpeak/π ≈ 0,318·Vpeak. Prostownik dwupołówkowy (mostek Graetza, 4 diody) prostuje obie połówki, dając DC = 2·Vpeak/π ≈ 0,637·Vpeak i mniejsze tętnienia.
Prostownik jednopołówkowy to najprostszy układ prostowniczy. Jego wady to: duże tętnienia (częstotliwość = f sieci), niska sprawność i niesymetryczne obciążenie transformatora. Stosowany jedynie w układach o małej mocy. W poważnych zastosowaniach preferuje się prostownik mostkowy.
Prostowniki klasyfikuje się po liczbie diod i wykorzystaniu sinusoidy: jednopołówkowy (1 dioda, 50% wykorzystania), dwupołówkowy ze środkowym odczepem (2 diody, 100%), mostkowy Graetza (4 diody, 100%). Mostek jest najpopularniejszy ze względu na brak potrzeby uzwojenia z odczepem.
Pytania egzaminacyjne (3)

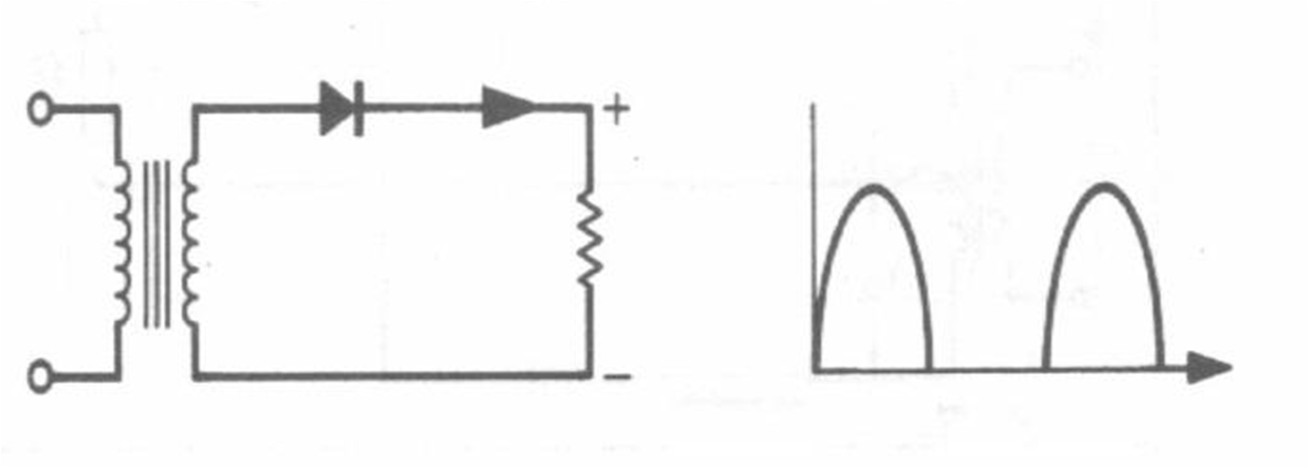

d1-90 Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
Prostownik jednopołówkowy wykorzystuje jedną diodę, która przepuszcza tylko jedną połówkę sinusoidy prądu przemiennego. Druga połówka jest blokowana. Jest to najprostszy typ prostownika, ale o niskiej sprawności — wykorzystuje tylko 50% energii sygnału wejściowego. Napięcie wyjściowe jest mocno pulsujące.
Tip: Jedna dioda = jednopołówkowy. Mostek (4 diody) = dwupołówkowy. Policz diody na schemacie.
d1-91 Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
Podobnie jak w pytaniu d1-90, jest to prostownik jednopołówkowy z jedną diodą. Schemat pokazuje najprostszą konfigurację: transformator → dioda → filtr kondensatorowy → obciążenie. Dioda przepuszcza prąd tylko podczas jednej połówki sinusoidy.
Tip: Jedna dioda na schemacie = prostownik jednopołówkowy. To powtórzenie konceptu.

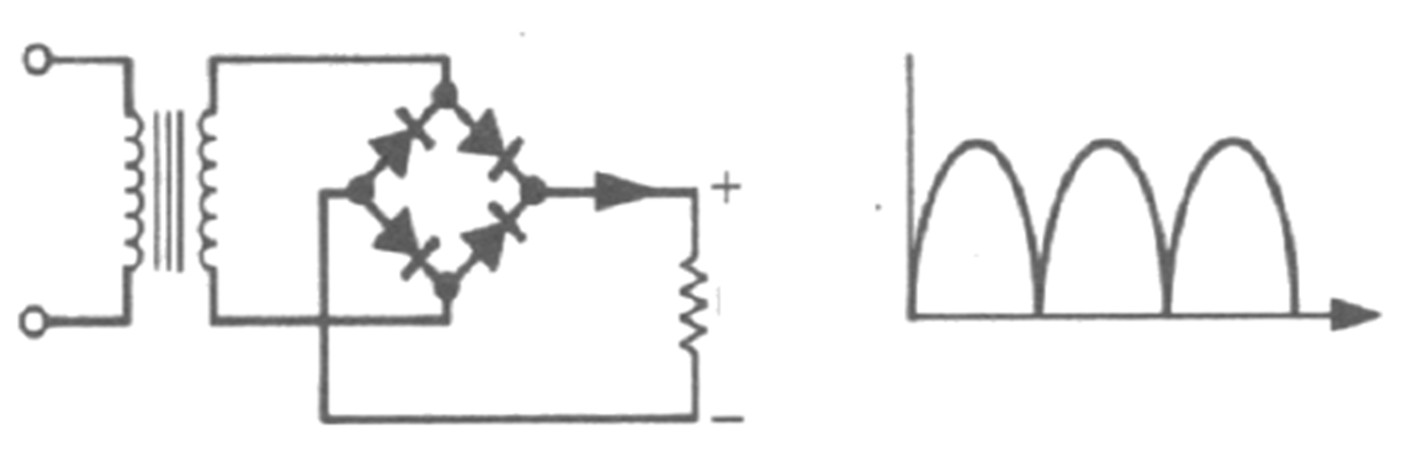

d1-160 Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
Na rysunku przedstawiono schemat prostownika. Jak nazywa się ten rodzaj prostownika?
To kolejne pytanie o prostownik jednopołówkowy — jedna dioda przepuszcza tylko jedną połówkę sinusoidy. Schemat pokazuje transformator, jedną diodę i filtr pojemnościowy. Identyczna zasada jak w d1-90 i d1-91.
Tip: Policz diody: 1 dioda = jednopołówkowy, 2 diody = dwupołówkowy, 4 diody (mostek) = Graetza.
